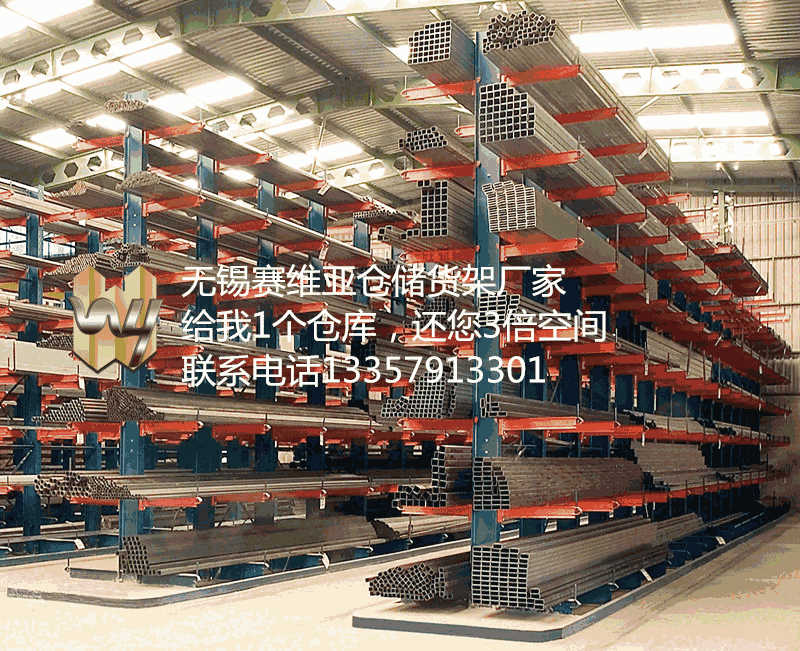

懸臂式貨架的結構及材料
結構:懸臂式貨架：采用專用型材立柱，配高強度懸臂，適用于存放長形物料、環型物料、板材和不規則物料等。前伸的懸臂可以是單面或雙面，具有結構輕、載重能力好的特點，單臂承重可達500kg。特別加固的立柱結構，可以承受2000~3000kg壓力。設計背拉增加貨架整體穩定性，安裝簡易，配件齊全。組合式結構，專用型材立柱，設計背拉增加穩定型，配高強度懸臂（臂可以為單面或雙面），具結構輕巧、載重能力好、空間利用率高；加了擱板后，特別適合空間小，高度低的庫房，管理方便，視野寬闊，與托盤貨架相比，利用率更高；根據承載能力可分為輕型懸臂式貨架、中型懸臂式貨架、重型懸臂式貨架三種；適合長物料、板材、環型物料和 不規則的貨物存儲。
懸臂式貨架的生產工藝:
懸臂式貨架的底座可采用H型鋼或?qū)Ｓ眯筒闹谱鳌?選用H型鋼依據承載的要求相應的選擇國家標準鋼材。在H型鋼上邊開與立柱螺栓連接眼，便于與立柱連接。下邊焊接連接底板，底板上面開膨脹螺栓眼，便于用膨脹螺栓將貨架與地面連接。以固定貨架。
懸臂式貨架選用專用型材做底座，將兩片C型鋼背對背的用連接鋼板焊接在一起，連接鋼板的寬度即是立柱的寬度。兩片C型鋼焊接完成后在連接立柱位置開連接螺栓眼，便于與立柱連接。邊焊接連接底板，便于膨脹螺栓與地面連接。
懸臂貨架立柱采用兩片C型鋼對焊在一起。C型鋼以Q235優 質帶鋼為原材料，經軋機線軋成C型鋼后，在自動沖床上沖出懸臂連接控，孔間距為140mm。在立柱下方如采用與H型鋼連接方式將焊接一塊連接鋼板。如采用與專用型材連接方式將在立柱下方連接部位開螺栓連接孔。
懸臂式貨架一般采用兩種材料制作：
1、采用方管制作：懸臂式貨架根據相應的懸臂層載要求，先選定符合層載要求的方管，切割成需要尺寸，在一頭焊接防滑護板，另一頭焊接連接U型立柱連接件制作而成。
2、采用C型鋼制作：懸臂式貨架根據相應的懸臂層載要求，先選定C型鋼的規格，選好后將兩片C型鋼對焊，焊接好后在一頭焊接防滑護板，另一頭焊接連接U型立柱連接件。
懸臂貨架柱片與柱片之間采用連接桿連接，連接桿一般采用矩形管制作。為增加安 全和穩定性，在連接桿上加扁鐵背拉要專用拉子可將柱片緊緊固定。
所有懸臂貨架部件在生產完成后均為半成品，將經一道工序噴塑。在噴塑前先進行拋丸機拋丸除油、除銹，再進行噴塑。完成后包裝發貨。
